Jeśli chodzi o napędy o zmiennej prędkości średniego napięcia (VSD), jedno z najczęściej zadawanych pytań dotyczy ograniczenia długości kabla. Jako renomowany dostawca VSD średniego napięcia wielokrotnie spotykałem się z tym zapytaniem od klientów z różnych branż. W tym blogu zagłębię się w czynniki, które określają ograniczenia długości kabla dla przemiennika częstotliwości średniego napięcia i dlaczego zrozumienie tych ograniczeń jest tak istotne dla optymalnej wydajności systemu.
Zrozumienie przemienników częstotliwości średniego napięcia

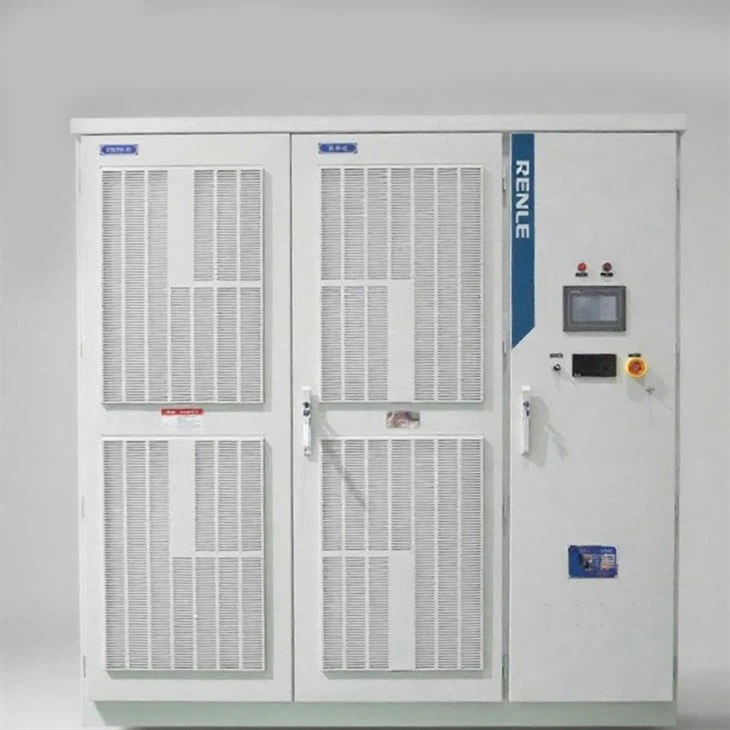

Zanim omówimy ograniczenia długości kabla, przyjrzyjmy się pokrótce, czym jest przemiennik częstotliwości średniego napięcia. ANapęd o zmiennej prędkości średniego napięciato urządzenie elektroniczne sterujące prędkością i momentem obrotowym silnika prądu przemiennego poprzez regulację częstotliwości i napięcia mocy dostarczanej do silnika. Napędy te są powszechnie stosowane w zastosowaniach przemysłowych, gdzie wymagana jest precyzyjna kontrola prędkości silnika, np. w pompach, wentylatorach, sprężarkach i przenośnikach.
Przemienniki częstotliwości średniego napięcia oferują kilka zalet w porównaniu z tradycyjnymi metodami sterowania silnikami o stałej prędkości. Mogą znacznie zmniejszyć zużycie energii, obsługując silnik z optymalną prędkością dla wymaganego obciążenia, co z czasem skutkuje znacznymi oszczędnościami kosztów. Dodatkowo zapewniają lepszą kontrolę procesu, zmniejszają naprężenia mechaniczne silnika i napędzanego sprzętu oraz wydłużają żywotność silnika.
Czynniki wpływające na ograniczenie długości kabla
Ograniczenie długości kabla dla przemiennika częstotliwości średniego napięcia zależy od kilku czynników, w tym napięcia wyjściowego, prądu i częstotliwości przemiennika, a także impedancji, pojemności i indukcyjności kabla. Przyjrzyjmy się bliżej każdemu z tych czynników:
Napięcie wyjściowe i prąd
Napięcie wyjściowe i prąd przetwornicy częstotliwości odgrywają znaczącą rolę w określaniu ograniczenia długości kabla. Wyższe napięcia i prądy wyjściowe wymagają większych rozmiarów kabli, aby zminimalizować spadki napięcia i straty mocy. Wraz ze wzrostem długości kabla wzrasta również jego rezystancja, co może prowadzić do znacznego spadku napięcia na kablu. Ten spadek napięcia może spowodować pracę silnika przy niższym napięciu niż zamierzone, co skutkuje zmniejszoną wydajnością i wydajnością silnika.
Częstotliwość
Częstotliwość wyjściowa VSD wpływa również na ograniczenie długości kabla. Wyższe częstotliwości mogą powodować zwiększone straty pojemnościowe i indukcyjne w kablu, co może prowadzić do dodatkowych strat mocy i zmniejszenia wydajności systemu. Ponadto wyższe częstotliwości mogą generować zakłócenia elektromagnetyczne (EMI) i zakłócenia o częstotliwości radiowej (RFI), które mogą mieć wpływ na działanie innych urządzeń elektronicznych w pobliżu.
Impedancja, pojemność i indukcyjność kabla
Impedancja, pojemność i indukcyjność kabla to ważne właściwości elektryczne, które wpływają na zdolność kabla do wydajnego przesyłania mocy. Impedancja kabla określa wielkość oporu, jaki kabel stawia przepływowi prądu, natomiast pojemność i indukcyjność określają zdolność kabla do magazynowania i uwalniania energii elektrycznej.
Wraz ze wzrostem długości kabla wzrasta również pojemność i indukcyjność kabla, co może powodować rezonans i odbicia napięcia. Te rezonanse i odbicia napięcia mogą prowadzić do przepięć i przetężeń, które mogą uszkodzić przemiennik częstotliwości, silnik i inne komponenty systemu.
Obliczanie ograniczenia długości kabla
Obliczanie ograniczenia długości kabla dla przemiennika częstotliwości średniego napięcia jest złożonym procesem, który wymaga dokładnego zrozumienia właściwości elektrycznych przemiennika częstotliwości, silnika i kabla. Ogólnie rzecz biorąc, ograniczenie długości kabla zależy od maksymalnego dopuszczalnego spadku napięcia i strat mocy w kablu, a także maksymalnej dopuszczalnej pojemności i indukcyjności kabla.
Aby obliczyć ograniczenie długości kabla, zazwyczaj wykonuje się następujące kroki:
- Określ napięcie wyjściowe, prąd i częstotliwość przemiennika częstotliwości.
- Wybierz odpowiedni rozmiar kabla w oparciu o prąd wyjściowy przemiennika częstotliwości i maksymalny dopuszczalny spadek napięcia.
- Oblicz impedancję, pojemność i indukcyjność kabla na podstawie rozmiaru i długości kabla.
- Określ maksymalną dopuszczalną pojemność i indukcyjność kabla w oparciu o specyfikacje VSD.
- Oblicz maksymalną długość kabla na podstawie maksymalnej dopuszczalnej pojemności i indukcyjności kabla.
Należy pamiętać, że ograniczenie długości kabla może się różnić w zależności od konkretnego zastosowania i warunków pracy systemu. Dlatego zaleca się skonsultowanie się z wykwalifikowanym inżynierem elektrykiem lub dostawcą VSD w celu określenia odpowiedniej długości kabla dla konkretnego zastosowania.
Znaczenie przestrzegania ograniczeń długości kabla
Przestrzeganie ograniczeń długości kabla dla przemienników częstotliwości średniego napięcia ma kluczowe znaczenie dla zapewnienia optymalnej wydajności i niezawodności systemu. Jeśli długość kabla przekracza zalecany limit, może to prowadzić do kilku problemów, w tym:
Spadek napięcia
Jak wspomniano wcześniej, duża długość kabla może powodować znaczny spadek napięcia na kablu, co może skutkować zmniejszeniem wydajności i sprawności silnika. Może to prowadzić do zwiększonego zużycia energii, zmniejszenia produktywności i przedwczesnej awarii silnika.
Straty mocy
Długie kable mogą również powodować zwiększone straty mocy ze względu na rezystancję, pojemność i indukcyjność kabla. Te straty mocy mogą skutkować wyższymi kosztami energii i zmniejszoną wydajnością systemu.
Odbicia rezonansowe i napięciowe
Wraz ze wzrostem długości kabla wzrasta również pojemność i indukcyjność kabla, co może powodować rezonans i odbicia napięcia. Te rezonanse i odbicia napięcia mogą prowadzić do przepięć i przetężeń, które mogą uszkodzić przemiennik częstotliwości, silnik i inne komponenty systemu.
Zakłócenia elektromagnetyczne (EMI) i zakłócenia częstotliwości radiowej (RFI)
Wyższe częstotliwości generowane przez przemiennik częstotliwości mogą generować zakłócenia elektromagnetyczne i RFI, które mogą mieć wpływ na działanie innych urządzeń elektronicznych w pobliżu. Długie kable mogą zaostrzyć te problemy, działając jak anteny i emitując zakłócenia EMI i RFI na większym obszarze.
Łagodzenie ograniczenia długości kabla
Jeśli wymagana długość kabla przekracza zalecany limit, można podjąć kilka środków w celu złagodzenia skutków dużej długości kabla, w tym:
Używanie większych rozmiarów kabli
Używanie kabli o większym przekroju może zmniejszyć rezystancję kabla i zminimalizować spadek napięcia i straty mocy. Jednak większe rozmiary kabli mogą być również droższe i mogą wymagać więcej miejsca na instalację.
Instalowanie dławików kablowych
Na wyjściu przetwornicy częstotliwości można zainstalować dławiki kablowe, aby zmniejszyć pojemność i indukcyjność kabla oraz zminimalizować rezonans i odbicia napięcia. Dławiki kablowe mogą również pomóc w ograniczeniu zakłóceń elektromagnetycznych i RFI.
Używanie ekranowanych kabli
Kable ekranowane można stosować w celu zmniejszenia zakłóceń elektromagnetycznych i RFI poprzez zapewnienie przewodzącego ekranu wokół kabla. Ekran pomaga zatrzymać pola elektromagnetyczne generowane przez kabel i zapobiec ich promieniowaniu do otoczenia.
Instalowanie filtrów liniowych
Na wejściu i wyjściu przetwornicy częstotliwości można zainstalować filtry liniowe, aby zredukować zakłócenia elektromagnetyczne i RFI. Filtry liniowe działają poprzez odfiltrowanie szumu o wysokiej częstotliwości generowanego przez przemiennik częstotliwości i zapobieganie przedostawaniu się go do źródła zasilania lub wpływaniu na inne urządzenia elektroniczne w pobliżu.
Wniosek
Podsumowując, ograniczenie długości kabla dla przemiennika częstotliwości średniego napięcia jest ważnym czynnikiem, który może znacząco wpłynąć na wydajność i niezawodność systemu. Rozumiejąc czynniki determinujące ograniczenie długości kabla i podejmując odpowiednie środki w celu złagodzenia skutków długich kabli, można zapewnić optymalną wydajność i efektywność systemu.
Jako dostawca VSD średniego napięcia posiadamy wiedzę i doświadczenie, które pomogą Ci wybrać odpowiedni VSD i kabel do konkretnego zastosowania. Nasz zespół wykwalifikowanych inżynierów może zapewnić szczegółowe wsparcie techniczne i wskazówki, aby upewnić się, że system został zaprojektowany i zainstalowany prawidłowo.
Jeśli chcesz dowiedzieć się więcej na temat przemienników częstotliwości średniego napięcia lub masz pytania dotyczące ograniczeń długości kabli, nie wahaj się z nami skontaktować. Chętnie omówimy Twoje wymagania i zaproponujemy dostosowane do Twoich potrzeb rozwiązanie.
Referencje
- „Przemienniki częstotliwości średniego napięcia: przewodnik dotyczący zastosowań i wyboru”, ABB Inc.
- „Inżynieria kabli zasilających”, John W. McDonald, CRC Press.
- „Podręcznik elektrotechniki”, Richard C. Dorf, CRC Press.
